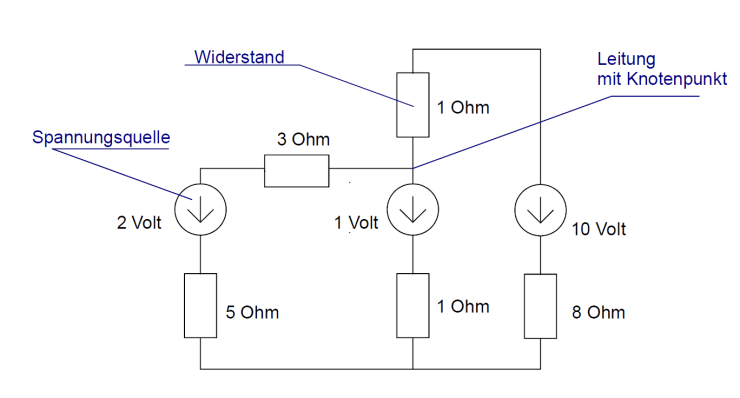

Für die, die noch etwas tiefer in die Materie einsteigen wollen, habe ich eine Beispielschaltung erstellt:
Sie besteht aus drei Spannungsquellen und vier Widerständen. Man möchte jetzt wissen, welche Ströme in den einzelnen Zweigen des Netzwerks fließen und welche Spannungen an den Widerständen abfallen. Die Kirchhoffschen Gesetze sagen jetzt aus, dass beispielsweise am bezeichneten Knotenpunkt, der mit dem 1-Ohm-Widerstnad, dem 3-Ohm-Widerstand und der Spannungsquelle von 1 Volt verbunden ist, die Ströme sich aufheben. Auch kann man beispielsweise, wenn man den Kreis 3-Ohm-Widerstand, 2-Volt-Spannungsquelle, 5-Ohm-Widerstand, 1-Ohm-Widerstand und 1-Volt-Spannungsquelle entlang wandert, die Spannungssumme letztlich zu Null wird. Zu beachten ist lediglich, dass man alle Spannungen „in Marschrichtung“ zählt. Wenn man jetzt noch das Ohmsche Gesetz (Spannung = Widerstand multipliziert mit Strom) hinzuzieht, kann man alle Spannungen und Ströme bestimmen!
